TWLY-18型樓宇照明監控系統實驗實訓裝置

1、樓宇照明監控系統實驗實訓裝置的實訓功能
樓宇照明監控實訓裝置能進行樓宇照明監控系統的元件、作用、組成和原理的認識實訓。

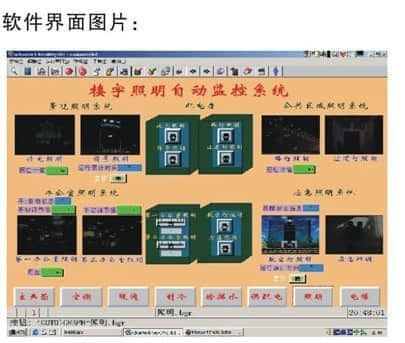

樓宇照明監控實訓裝置能進行DDC控制器通訊線的連接、軟件及系統的啟動與停止和樓宇自動監控系統客戶端的模擬監控實訓。
樓宇照明監控實訓裝置能通過客戶端對系統進行保存系統監控節點的資料、圖形等的操作,并監控與管理所有在網絡上的監控節點，包含登錄，下載，安全管理等的設置操作。
樓宇照明監控實訓裝置能進行樓宇照明自動監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
本實驗實訓裝置能能讓學生進行樓宇辦公室調光及過道照明監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
本實驗實訓裝置能能讓學生進行樓宇情景燈光照明監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等實訓操作。
樓宇照明監控實訓裝置能進行樓宇應急照明監控系統的演示操作、點表的認識和DDC控制器同各元器件之間的接線操作實訓、故障的設置與排除等操作實訓。
上海天威教學儀器設備有限公司的本實驗實訓裝置能能讓學生將本系統同樓宇自控系列中的其它設備聯網進行各種綜合實訓。
樓宇照明監控實訓裝置能通過網際組態軟件對系統進行二次開發和設計。

2、技術指標
工作電壓：?jiǎn)蜗嗳€220V±5%  50Hz
整機容量：＜200W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置和接地保護
故障設置：具有故障設置模塊能進行電腦軟件和硬件線路的故障設置與排除
系統恢復：具有軟件快速恢復功能

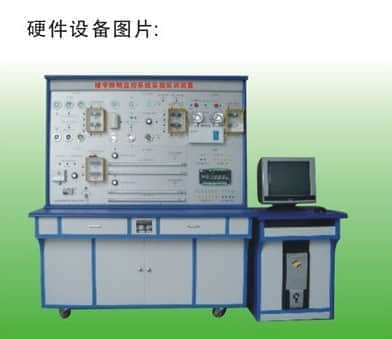

3、樓宇照明監控系統實驗實訓裝置的主要配置
組成  數量
照明模擬系統 1套
DDC控制器 1臺
客戶端電腦 1臺
客戶端軟件 1套
照明系統控制軟件 1套
照度傳感器 1只
動靜探測器 1只
遙控器 1套
仿真燈具 1套
調光日光燈 4套
日光燈無級調光整流器 2套
故障設置模塊 1套
密度板雙貼面進口防火板實訓桌 1只
密度板雙貼面進口防火板實訓屏架 1只
145×85cm優質鋁塑板絲網印刷面板 1塊
密度板雙貼面進口防火板電腦桌 1只
4、樓宇照明監控系統實驗實訓裝置的實訓項目
第一實訓平臺：樓宇照明自動監控系統
實訓一：按線路圖將各部分連線操作實訓；
實訓二：辦公室日光燈的照明節能控制操作實訓；
實訓三：路燈照明照度控制操作實訓；
實訓四：過道燈照明動靜延時控制操作實訓；
實訓五：泛光照明控制操作實訓；
實訓六：情景燈光照明控制操作實訓；
實訓七：應急燈事故照明控制操作實訓；
實訓八：航空燈照明控制操作實訓；
實訓九：泛光照明、情景燈光照明和航空障礙燈定時控制操作實訓；
實訓十：無線遙控各照明系統的開關操作實訓；
實訓十一：電腦遠程遙控各照明系統的開關操作實訓；
實訓十二：DDC控制器強制手動控制各照明系統的開關操作實訓；
實訓十三：線路故障的判斷與處理實訓；
實訓十四：操作錯誤的判斷與糾正實訓。
第二實訓平臺：樓宇辦公室調光及過道照明監控系統
實訓十五：按線路圖將各部分連線操作實訓；
實訓十六：模擬變送器的操作實訓；
實訓十七：辦公室燈光手動調光控制和設定操作實訓；
實訓十八：動靜探測控制辦公室無人時的自動調暗或關閉操作實訓；
實訓十九：過道燈延時按鈕控制操作實訓；
實訓二十：時間累計記錄操作實訓；
實訓二十一：電腦遠程遙控各照明系統的開關操作實訓；
實訓二十二：DDC控制器強制手動控制各照明系統的開關操作實訓；
實訓二十三：線路故障的判斷與處理實訓；
實訓二十四：操作錯誤的判斷與糾正實訓。
第三實訓平臺：樓宇情景燈光照明監控系統
實訓二十五：按線路圖將各部分連線操作實訓；
實訓二十六：情景燈光照明的手動控制操作實訓；
實訓二十七：情景燈光照明的自動控制操作實訓；
實訓二十八：情景燈光照明強制手控操作實訓；
實訓二十九：情景燈光照明記錄開關時間操作實訓；
實訓三十：電腦遠程遙控各照明系統的開關操作實訓；
實訓三十一：DDC控制器強制手動控制各照明系統的開關操作實訓；
實訓三十二：線路故障的判斷與處理實訓；
實訓三十三：操作錯誤的判斷與糾正實訓。
第四實訓平臺：樓宇應急照明監控系統
實訓三十四：按線路圖將各部分連線操作實訓；
實訓三十五：路燈應急照明回路操作實訓；
實訓三十六：過道燈應急照明回路操作實訓；
實訓三十七：辦公室應急照明回路操作實訓；
實訓三十八：航空燈應急照明回路操作實訓；
實訓三十九：電腦遠程遙控各照明系統的開關操作實訓；
實訓四十：DDC控制器強制手動控制各照明系統的開關操作實訓；
實訓四十一：線路故障的判斷與處理實訓；
實訓四十二：操作錯誤的判斷與糾正實訓
