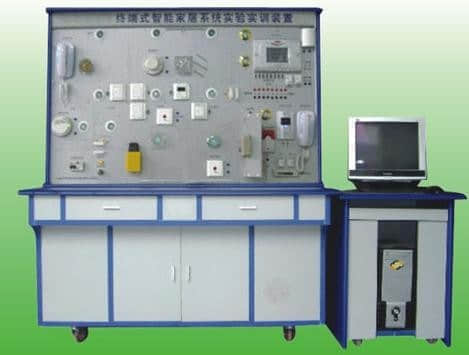

TWLY-28型終端式智能家居系統實訓裝置

價格:92000元

一   特點綜述

1、本設備每個實驗實訓裝置子系統都不僅適用于學生進行器材認識和安裝、系統軟硬件操作、系統方案設計、線路聯接、設備調試和故障排除等技能的實訓操練；也適用于教師進行實驗和實訓的教學演示、故障設置、學生考核及相應的成績評定等。所以能較好地滿足教學的實用性、方便性和可操作性。

2每個實驗實訓裝置子系統的所有設備和器材均為現實工程中使用的主流產品，不僅具有典型性，并具有較大的市場占有率，一般是樓宇工程中比較常用及典型的器材或是同國家各考證鑒定所的考證設備相一致的器材，品牌一般為國內知名或國外品牌，且全部符合有關國家標準。產品的設計與施工現場貼近，能夠全面體現樓宇工程施工中的設計、安裝、連接、設置、調試、維修等的全部過程。能體現職業教育的特點，表現系統的應用效果，構建教、學、用一體化的環境。所以具有較強真實性和現場感。

3、每個實驗實訓裝置子系統兼顧樓宇“系統控制”及“控制對象”兩個方面，又以控制部分為重點，控制部分全部采用實物，大型控制對象采用實物仿真模型，大多數設備都具有網絡接口并配有電腦和軟件。

4、實驗桌、實驗屏架及電腦桌能確保學生實訓時的用電安全，主體材料采用25mm厚的高密度板，雙貼面采用美國進口防火板由進口后成型機械高溫熱熔膠封邊，粘力強，密封性好，經久耐用，其可見外形美觀順滑，手感舒適，底部裝有帶剎車的輪子。

5、面板采用5mm具有金屬表面的優質板材，并采用進口金屬油墨經絲網印刷工藝印刷而成，字跡清晰，永不脫落。

6、教學系統的實驗導線：主體接插件采用安全型迭接插頭和各子系統的專用接插件，如超五類線、音視頻線、電話線、有線電視線，普通電線等確保教師演示和學生實訓具有極高的安全性、便利性及真實性。并能讓學生使用專用工具進行剪線、剝線、連線、做專用接線端和接線座等能培養實際動手能力的基本操作

⑴終端式智能家居系統實驗實訓裝置的實訓功能
終端式智能家居系統實驗實訓裝置能進行終端式智能家居系統的元器件、作用、組成和原理的認識實訓。

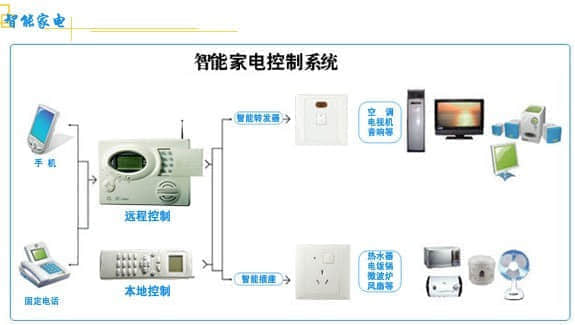

終端式智能家居系統實驗實訓裝置能進行終端式智能家居系統的基本功能演示、能通過智能終端進行對講、開鎖、拍照、留言操作，能分別通過按鍵、終端、遙控器、電腦、電話五種方式進行燈光控制操作，能分別通過終端、遙控器、電腦、電話四種方式進行安防控制的操作，能通過電腦進行智能燈光控制模塊的編程及上、下載操作和手動按鍵情景模式的編程方法學習，能進行遙控器的編程操作和遙控器情景模式的編程方法的學習，能進行延遲觸發的編程、繼電器的編程、定時器的編程、防區與燈光電器聯動的編程等操作，能進行元件的結構識別與安裝、按線路圖將各部分連線、設計并安裝一個簡易應用系統等操作實訓。
終端式智能家居系統實驗實訓裝置能進行線路故障的判斷與處理、程序設置錯誤的判斷與糾正。
⑵終端式智能家居系統實驗實訓裝置技術指標
工作電壓：單相三線220V±5%  50Hz
整機容量：＜200W
外型尺寸：150×70×180cm3
安全保護：具有漏電自動保護裝置和接地保護
故障設置：具有故障設置模塊能進行控制器設置和硬件線路的故障設置與排除
⑶終端式智能家居系統實驗實訓裝置主要配置
組成  數量
智能家居主機 1套照相模塊 1個
燈光電器接口模塊 1個
可視門前機 1臺
無線接收模塊 1個
無線遙控器 1個
五鍵燈控模塊 4個
編程電纜 1個
編程軟件 1套
被動紅外探測器 1個
感煙探測器 1個
燃氣探測器 1個
門磁 1個
緊急按鈕 2個
聲光報警器 1只
電控鎖 1把
管理電腦 1臺
交換機 1臺
電話機 2臺
小吊燈 2個
小壁燈 6個
過道燈 3個
小日光燈 4個
小頂燈 4個
故障設置模塊 1套
密度板雙貼面進口防火板實訓桌 1只
密度板雙貼面進口防火板實訓屏架 1只
145×85cm優質鋁塑板絲網印刷面板 1塊
密度板雙貼面進口防火板電腦桌 1只

⑷終端式智能家居系統實驗實訓裝置實訓項目
實訓一：終端式智能家居系統元件、作用、組成和原理的認識實訓
實訓二：終端式智能家居系統的基本功能演示操作實訓
實訓三：通過智能終端進行對講、開鎖、拍照、留言的操作實訓
實訓四：通過智能終端進行燈光控制的操作實訓
實訓五：通過五鍵燈控模塊按鈕進行燈光控制的操作實訓
實訓六：通過無線遙控器進行燈光控制的操作實訓
實訓七：通過電腦進行遠程燈光控制的操作實訓
實訓八：通過電話進行遠程燈光控制的操作實訓
實訓九：通過智能終端進行安防控制的操作實訓
實訓十：通過無線遙控器進行安防控制的操作實訓
實訓十一：通過電腦進行遠程安防控制的操作實訓
實訓十二：通過電話進行遠程安防控制的操作實訓
實訓十三：智能燈光控制模塊的編程操作實訓
實訓十四：手動按鍵情景模式的編程方法的學習
實訓十五：遙控器的編程操作實訓
實訓十六：遙控器情景模式的編程方法的學習
實訓十七：延遲觸發的編程操作實訓
實訓十八：繼電器的編程操作實訓
實訓十九：定時器的編程操作實訓
實訓二十：防區與燈光電器聯動的編程操作實訓
實訓二十一：線路故障的判斷與處理實訓
實訓二十二：程序設置錯誤的判斷與糾正實訓
實訓二十三：按線路圖將各部分連線實訓
實訓二十四：設計并安裝一個簡易應用系統
2、終端式智能家居系統實訓模塊
⑴實訓功能
本實訓模塊能讓學生進行終端式智能家居系統的元件、作用、組成和原理的認識實訓。
本實訓模塊能讓學生進行終端式智能家居系統的基本功能演示、能通過智能終端進行對講、開鎖、拍照、留言操作，能分別通過按鍵、終端、遙控器、電腦、電話五種方式進行燈光控制操作，能分別通過終端、遙控器、電腦、電話四種方式進行安防控制的操作，能通過電腦進行智能燈光控制模塊的編程及上、下載操作和手動按鍵情景模式的編程方法學習，能進行遙控器的編程操作和遙控器情景模式的編程方法的學習，能進行延遲觸發的編程、繼電器的編程、定時器的編程、防區與燈光電器聯動的編程等操作，能進行元件的結構識別與安裝、按線路圖將各部分連線、設計并安裝一個簡易應用系統等操作實訓。
本實訓模塊能讓學生進行線路故障的判斷與處理、程序設置錯誤的判斷與糾正。
⑵技術指標
工作電壓：單相三線220V±5%  50Hz
整機容量：＜200W
外型尺寸：60×50×40cm3
安全保護：具有漏電自動保護裝置和接地保護
故障設置：能進行控制器設置和硬件線路的故障設置與排除
⑶主要配置
組成  數量
智能家居主機 1套
燈光電器接口模塊 1個
可視門前機 1臺
五鍵燈控模塊 1個
編程電纜 1個
編程軟件 1套
門磁 1個
緊急按鈕 1個
聲光報警器 1只
電控鎖 1把
管理電腦 1臺
電話機 1臺
小日光燈 1個
小頂燈 1個
優質鋼板噴塑實訓平臺 1只
60×50cm優質鋁塑板絲網印刷面板 1塊
網孔板、器件安裝及布線散件 選配

⑷實訓項目
實訓一：終端式智能家居系統元件、作用、組成和原理的認識實訓
實訓二：終端式智能家居系統的基本功能演示操作實訓
實訓三：通過智能終端進行對講、開鎖、留言的操作實訓
實訓四：通過智能終端進行燈光控制的操作實訓
實訓五：通過電腦進行遠程燈光控制的操作實訓
實訓六：通過電話進行遠程燈光控制的操作實訓
實訓七：通過智能終端進行安防控制的操作實訓
實訓八：通過電腦進行遠程安防控制的操作實訓
實訓九：通過電話進行遠程安防控制的操作實訓
實訓十：智能燈光控制模塊的編程操作實訓
實訓十一：手動按鍵情景模式的編程方法的學習
實訓十二：延遲觸發的編程操作實訓
實訓十三：繼電器的編程操作實訓
實訓十四：定時器的編程操作實訓
實訓十五：防區與燈光電器聯動的編程操作實訓
實訓十六：線路故障的判斷與處理實訓
