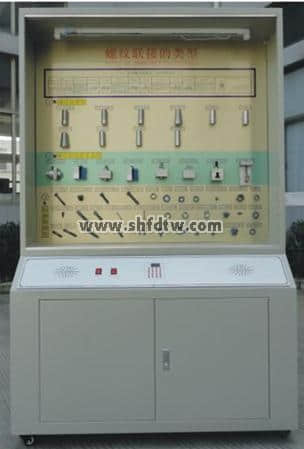

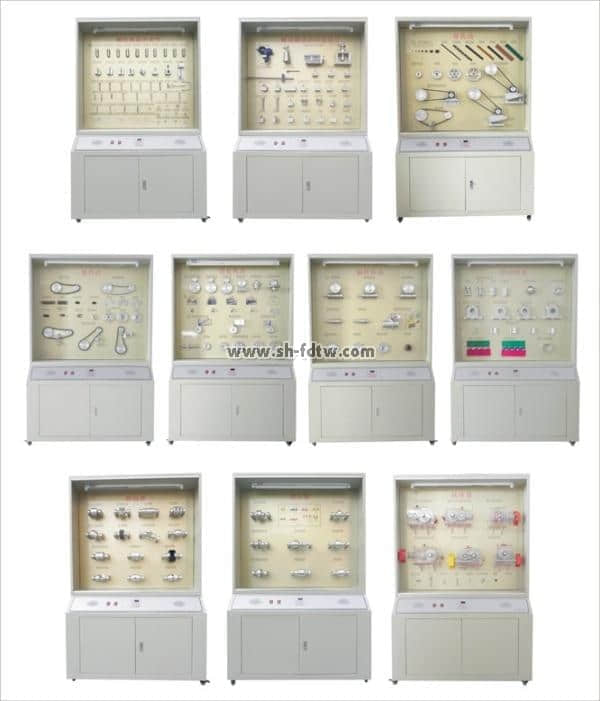

TW-A4029高檔型機械設計(零件)陳列柜
柜子制作材料為1.2mm冷軋鋼板,表面噴塑處理,柜內陳列板為超豪華鋁塑板,柜內模型鋁合金精制。模型加工面不油漆實行加工后的本色，非加工面進行油漆分色。
1、 全套陳列柜有35種以上模型由微機驅動，單片機控制方式。
2、 模型與陳列柜板面，用鋼套固定，各轉動軸和支承軸采用鋁棒精制。
3、 各模型同微機驅動，用指示燈作為工作順時導向指示。
4、 大容量語音芯片講解。
5、 單片機控制每柜的指示燈作為工作順序的導向指示，也能控制模型的動作，并與講解詞實現同步，也能有聲和無聲轉換。
6、 單片機控制每柜可實現模型全運行，但不講解。
7、 柜上部裝有日光燈照明，柜內有模型名稱。
8、 （單片機語音芯片）
9、 帶減速器微電機 :功率N=15W 轉速n=15轉/分。
10、 解說詞功放效果100m2房間聲音洪清楚。
11、 電動模型連續運行1小時無卡死現象。
12、 輸入電壓：交流220V±10% 400W
13、 柜子外型尺寸：1200×400×1900（㎜）
第一柜 常用標準件及螺旋傳動
|
懸置螺母（鋁制）
|
園螺母（鋁制）
|
園螺母止動墊圈（鋁制）
|
園柱管螺紋（鋁制）
|
|
六角厚螺母（鋁制）
|
環形螺母（鋁制）
|
普通平墊（鋁制）
|
園錐管螺紋（鋁制）
|
|
六角自鎖螺母（鋁制）
|
單恥動墊圈（鋁制）
|
彈簧墊圈（鋁制）
|
單線螺紋（鋁制）
|
|
六角螺母（鋁制）
|
雙耳止動墊圈（鋁制）
|
方斜墊圈（鋁制）
|
雙線螺紋（鋁制）
|
|
蓋形螺母（鋁制）
|
外舌止動墊圈（鋁制）
|
矩形螺紋（鋁制）
|
三線螺紋（鋁制）
|
|
六角槽螺母（鋁制）
|
外卡（鋁制）
|
鋸齒形螺紋（鋁制）
|
千斤頂（鋁制）
|
|
方螺母（鋁制）
|
內卡（鋁制）
|
梯形螺紋（鋁制）
|
螺桿傳動（鋁制）
|
|
六角扁螺母（鋁制）
|
內齒彈性墊圈（鋁制）
|
普通細牙螺紋（鋁制）
|
臺虎鉗（鋁制）
|
|
蝶形螺母（鋁制）
|
外齒彈性墊圈（鋁制）
|
普通粗牙螺紋（鋁制）
|
|
第二柜 常用標準件及螺紋聯接
|
方頭緊定螺釘（鋁制）
|
六角頭鉸制孔螺栓（鋁制）
|
T型槽用螺栓（鋁制）
|
半圓螺釘聯接（鋁制）
|
|
半園螺釘（鋁制）
|
十字沉頭螺釘（鋁制）
|
吊環螺釘（鋁制）
|
吊環螺釘聯接（鋁制）
|
|
內六角螺栓（鋁制）
|
地腳螺釘（鋁制）
|
不正確（鋁制）
|
T型槽螺栓聯接（鋁制）
|
|
等長雙頭螺栓（鋁制）
|
雙頭螺柱（鋁制）
|
斜臺（鋁制）
|
雙螺母止動彈簧墊圈（鋁制）
|
|
焊接頭螺栓（鋁制）
|
內六角尖端螺釘（鋁制）
|
沉（鋁制）
|
單耳雙耳墊圈止動（鋁制）
|
|
腰環螺柱（鋁制）
|
內六角緊定螺釘（鋁制）
|
凸臺（鋁制）
|
自鎖螺母開口銷止動（鋁制）
|
|
鉤頭螺柱（鋁制）
|
正確（鋁制）
|
腰環螺栓聯接（鋁制）
|
外舌圓螺母止動（鋁制）
|
|
馬車螺釘（鋁制）
|
減載套筒（鋁制）
|
雙頭螺栓聯接（鋁制）
|
|
|
六角螺栓A（鋁制）
|
減載鍵（鋁制）
|
等長螺栓聯接（鋁制）
|
|
|
六角螺栓B（鋁制）
|
減載銷（鋁制）
|
鉤頭螺釘聯接（鋁制）
|
|
第三柜 常用標準件及鍵聯接
|
導向平鍵（鋁制）
|
鉤頭滑鍵（鋁制）
|
導向平鍵聯接（鋁制）
|
鉤狀楔鍵聯接（鋁制）
|
|
雙園頭平鍵（鋁制）
|
園柱端滑鍵（鋁制）
|
方頭平鍵聯接（鋁制）
|
切向鍵聯接（鋁制）
|
|
方頭平鍵（鋁制）
|
園頭楔鍵（鋁制）
|
雙園頭平鍵聯接（鋁制）
|
半園鍵聯接（鋁制）
|
|
單園頭平鍵（鋁制）
|
方頭楔鍵（鋁制）
|
單園頭平鍵聯接（鋁制）
|
鉤頭滑鍵聯接（鋁制）
|
|
切向鍵（鋁制）
|
鉤頭楔鍵（鋁制）
|
園頭楔鍵聯接（鋁制）
|
園柱端滑鍵聯接（鋁制）
|
|
園頭平鍵（鋁制）
|
半園鍵（鋁制）
|
方頭楔鍵聯接（鋁制）
|
|
注：全部鋁制
第四柜 鍵銷及其聯接
|
三角形花鍵（鋁制）
|
銷軸（鋁制）
|
槽銷之二（鋁制）
|
六角形無鍵聯接（鋁制）
|
|
漸開線花鍵（鋁制）
|
圓錐開尾銷（鋁制）
|
開口銷（鋁制）
|
三角形無鍵聯接（鋁制）
|
|
矩形花鍵（鋁制）
|
定位銷（鋁制）
|
聯接銷（鋁制）
|
方形無鍵聯接（鋁制）
|
|
側面定心（鋁制）
|
圓柱銷（鋁制）
|
螺紋圓錐銷應用（鋁制）
|
槽銷應用（鋁制）
|
|
內徑定心（鋁制）
|
彈簧銷（鋁制）
|
開口銷應用（鋁制）
|
彈性環聯接（鋁制）
|
|
外徑定心（鋁制）
|
內螺紋圓錐銷（鋁制）
|
開尾圓錐銷的應用（鋁制）
|
安全銷聯接（鋁制）
|
|
螺栓銷（鋁制）
|
槽銷之一（鋁制）
|
圓錐肖應用（鋁制）
|
圓錐銷（鋁制）
|
注：全部鋁制
第五柜 鉚接焊膠按過盈配合
|
七種常用的鉚接后鉚釘型式（鋁制）
|
角接頭五種（鋁制）
|
錐形及育孔接頭三種（鋁制）
|
|
雙蓋板對接逢（鋁制）
|
壓配合構件的結構（鋁制）
|
雙接焊線（鋁制）
|
|
搭接逢（鋁制）
|
軸承無輔助件聯接（鋁制）
|
園柱形接頭四種（鋁制）
|
|
單蓋板對接逢（鋁制）
|
連緣焊接線（鋁制）
|
過盈配合聯接（鋁制）
|
|
板件接頭九種（鋁制）
|
焊逢的基本型式（鋁制）
|
|
第六柜 帶傳動
|
七種V型帶的戳面尺寸比照（實物）（有機玻璃）
|
原始式（鋁制）
|
同步齒形帶（實物）
|
|
平型帶傳動受力情況（有機玻璃）
|
同步齒形帶傳動（實物）（鋁制）
|
多楔帶（實物）
|
|
Y、Z、A、B、C、D、E、V型帶傳動受力情況（實物）（有機玻璃）
|
V型帶傳動（實物）（鋁制）
|
平皮帶（實物）
|
|
實心式（鋁制）
|
平皮帶傳動（實物）（鋁制）
|
帆布帶（實物）
|
|
孔板式（鋁制）
|
園帶（實物）
|
平膠帶（實物）
|
|
輪輔式（鋁制）
|
V型帶（實物）
|
|
|
|
活動V型帶（實物）
|
|
第七柜 帶的張緊裝置及初拉力控制
|
滑道式定期張緊裝置（實物）（鋁制）
|
內則張緊輪張緊裝置（實物）（鋁制）
|
|
擺架式定期張緊裝置（實物）（鋁制）
|
外則平型帶張緊裝置（實物）（鋁制）
|
|
利用電機重量自動張緊裝置（實物）（鋁制）
|
|
第八柜 鏈傳動
|
鏈傳動（鋁制）（實物）
|
開口銷式（實物）
|
螺栓聯接式（鋁制）（實物）
|
|
原始鏈傳動（鋁制）（實物）
|
外導片（實物）
|
整體式（鋁制）（實物）
|
|
雙例鏈（實物）
|
內導片（實物）
|
焊接式（鋁制）
|
|
單例鏈（實物）
|
滾柱式（鋁制）
|
孔板式（鋁制）
|
|
彈簧卡片式（實物）
|
軸牙式（鋁制）
|
整體式雙例鏈輪（鋁制）
|
|
過度連接式（實物）
|
園銷式（鋁制）
|
牙盤（實物）
|
第九柜 齒輪傳動
|
直齒園柱齒輪嚙合傳動（鋁制）
|
直齒園錐齒輪嚙合傳動（鋁制）
|
磨損（鋁制）
|
|
斜齒園柱齒輪嚙合傳動（鋁制）
|
園信內嚙合齒輪傳動（鋁制）
|
直齒折斷（鋁制）
|
|
園柱人字齒輪傳動（鋁制）
|
塑性變形（鋁制）
|
直齒受力分析（鋁制）（鐵絲）
|
|
螺旋齒輪嚙合傳動（鋁制）
|
點蝕（鋁制）
|
園錐齒輪受力分析（鋁制）（鐵絲）
|
|
齒輪齒條嚙合傳動（鋁制）
|
膠合（鋁制）
|
斜齒受力情況（鋁制）（鐵絲）
|
第十柜 齒輪與蝸桿結構
|
蝸輪蝸桿傳動（鋁制）
|
蝸輪受力分析（鋁制）
|
澆鑄式（鋁制）
|
|
普通蝸桿（鋁制）
|
車制式蝸桿（鋁制）
|
整體式（鋁制）
|
|
實心結構齒輪（鋁制）
|
孔板式結構齒輪（鋁制）
|
齒圈式蝸輪（鋁制）
|
|
園弧蝸桿傳動（鋁制）
|
蝸桿受力分析（鋁制）（鐵絲）
|
螺栓聯接式（鋁制）
|
|
園弧蝸桿（鋁制）
|
銑車制蝸桿（鋁制）
|
|
|
腹板式結構齒輪（鋁制）
|
輪輻式結構齒輪（鋁制）
|
|
注：全部鋁制
第十一柜 滑動軸承
|
各種軸瓦（鋁制）
|
自位軸承（鋁制）
|
拖拉機連桿（鋁制）
|
|
整體式滑動軸承（鋁制）
|
空心式（鋁制）
|
橢圓軸承（鋁制）
|
|
對開式滑動軸承及軸套結構（鋁制）
|
靜壓向心軸承（鋁制）
|
多油楔軸承（鋁制）
|
|
多油楔推力軸承示意圖（有機玻璃）
|
實心式（鋁制）
|
扇形塊可傾軸瓦軸承（鋁制）
|
|
可傾扇推力軸承示意圖（有機玻璃）
|
多環式（鋁制）
|
車床主軸（鋁制）
|
第十二柜 滾動軸承
|
球短園柱滾子（實物）
|
滾針
|
|
鼓形滾子（鋁制）
|
系列對比：軸承：100、101、102、103、104、106、108、112、114
|
|
園錐滾子（鋁制）
|
軸承類型及代號：206、1206、3506、2206、4074108、36206、7206、8306、229908
|
|
長園柱滾子（鋁制）
|
寬度系列：軸承：7000108、108
|
|
空心螺旋滾子（鋁制）
|
直徑系列：軸承：108、208、308、408
|
第十三柜 典型的滾動軸承組合設計
|
3600型正裝（鋁制）（軸承）（螺釘）
|
2000型游動（鋁制）（軸承）（螺釘）
|
2206徑向
|
|
一端固定
|
7000型正裝
|
游動端306毛氈密封
|
|
一端流動（鋁制）（軸承）（螺釘）
|
毛氈油構密封（鋁制）（軸承）（螺釘）
|
一端固定
|
|
兩端固定式軸承（鋁制）（軸承）（螺釘）
|
7000型反裝毛氈密封（鋁制）（軸承）（螺釘）
|
一端游動
|
|
兩端游動軸承（鋁制）（軸承）（螺釘）
|
6000型正裝（鋁制）（軸承）（螺釘）
|
固定端38306軸向（鋁制）（軸承）（螺釘）
|
|
OOOO型固定
|
OOO型游動油構密封（鋁制）（軸承）（螺釘）
|
|
第十四柜 聯軸器
|
套筒聯軸器（鋁制）
|
尼龍柱銷聯軸（鋁制）（實物）
|
|
萬向節聯軸器（鋁制）
|
十字滑塊聯軸器（鋁制）
|
|
彈性圓柱銷聯軸器（鋁制）（實物）
|
輪胎式聯軸器（鋁制）（實物）
|
|
凸緣式聯軸器（鋁制）（實物）
|
夾殼式聯軸器（鋁制）（實物）
|
|
雙排鏈聯軸器（鋁制）（實物）
|
齒輪聯軸器（鋁制）（實物）
|
|
撓性爪型聯軸器（鋁制）（實物）
|
不帶中間套筒的撓性盤形聯軸器（鋁制）（實物）
|
第十五柜 離合器
|
三角形（鋁制）
|
圓錐磨擦離合器（鋁制）
|
|
側齒型（鋁制）
|
齒輪離合器（鋁制）
|
|
梯形（鋁制）
|
內磨擦片（實物）
|
|
矩形（鋁制）
|
外磨擦片（實物）
|
|
超越離合器（鋁制）（實物）
|
多片式磨擦離合器（鋁制）（有機玻璃）
|
|
單圓盤磨擦離合器（鋁制）
|
鋼球離合器（鋁制）（實物）
|
第十六柜 減速器
|
減速器類型與結構（4臺）（外殼透明有機玻璃，傳動部件為鋁制）
單級圓柱齒輪減速器、單級圓錐齒輪減速器、單級蝸桿蝸輪減速器、雙級圓柱齒輪減速器、圓柱圓錐齒輪減速器裝配圖、蝸桿齒輪減速器裝配圖。
|
|
減速器附件（8件）
1） 油標 2）油尺 3）起重吊環 4）銷 5）透氣塞及通氣器 6）螺塞 7）視孔蓋 8）擋油環
|
第十七柜 軸的典型結構及軸上零件固定方法
|
砂輪越程槽（鋁制）
|
利用套筒及園螺母定位（鋁制）
|
|
螺紋退刀槽（鋁制）
|
輪轂兩面端制（鋁制）
|
|
軸肩過渡結構（鋁制）
|
配合軸段兩面端（鋁制）
|
|
軸端檔圈定位（鋁制）
|
利用彈簧擋圈定位（鋁制）
|
|
利用園錐形軸端定位（鋁制）
|
螺釘鎖緊擋圈（鋁制）
|
|
利用雙螺母定位（鋁制）
|
階梯軸結構（鋁制）
|
第十八柜 彈簧
|
兩端圈不平整不磨頭（鋼絲）
|
組合彈簧（鋼絲）
|
扭轉彈簧四種（鋼絲）
|
|
兩端圈不平整磨頭（鋼絲）
|
腰鼓彈簧（鋼絲）
|
盤形彈簧（鋼絲）
|
|
兩端圈平整磨頭（鋼絲）
|
園錐彈簧（鋼絲）
|
彈簧秤（鋼絲）
|
|
兩端圈平整不磨頭（鋼絲）
|
沙發彈簧（鋼絲）
|
閉心離心離合器（鋼絲）（實物）（有機玻璃）（鋁制）
|
|
汽車限振彈簧（實物）（有機玻璃）
|
大小鉤環彈簧八種（鋼絲）
|
鐘表發條（實物）（有機玻璃）（鋁制）
|
第十九柜 小型機械結構設計實例
|
電動剪刀（1臺）（實物）
|
雕刻機（實物）
|
|
電刨（1臺）（實物）
|
角磨機（實物）
|
|
家用壓面機（1臺）（實物）
|
榨汁機（1臺）（實物）
|
|
粉碎機（1臺）（實物）
|
充電手電鉆（實物）
|
|
臺扇（1臺）（實物）
|
|
第二十柜 潤滑與密封
|
油芯式（實物）
|
旋塞（實物）
|
毛氈式密封之一（鋁制）（實物）
|
|
直通式（實物）
|
針閥式（實物）
|
毛氈式密封之二（鋁制）（實物）
|
|
接頭式（實物）
|
皮圈（實物）
|
V型圈密封（鋁制）（實物）
|
|
壓法油杯之一（實物）
|
毛氈圈（實物）
|
金屬環密封（鋁制）（實物）
|
|
壓法油杯之二（實物）
|
紙圈（實物）
|
迷宮式密封（鋁制）（軸承）
|
|
旋套式（實物）
|
骨架式（實物）
|
離心式密封（鋁制）（軸承）
|
|
旋蓋式（實物）
|
V型式（實物）
|
螺旋密封（鋁制）（軸承）
|
|
油槍（實物）
|
O型式（實物）
|
間切式密封（鋁制）（軸承）
|
|
油標（實物）
|
骨架式密封（鋁制）（實物）
|
機械密封（鋁制）
|
|
油尺（實物）
|
O型圈密封（鋁制）（實物）
|
|
