TW-HJ546 NOX的氨選擇性催化還原實驗裝置在教學中的應用

概述

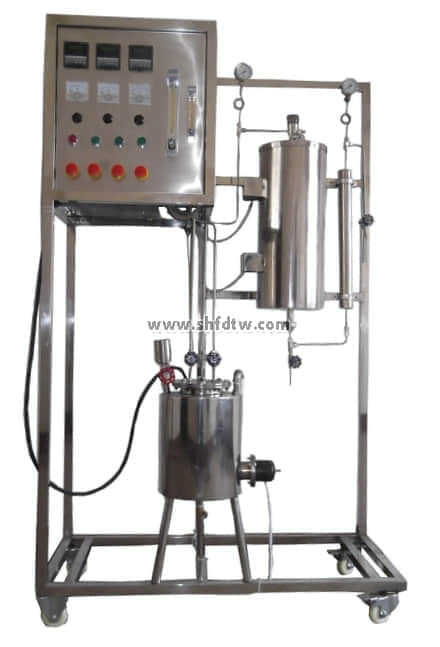

各位同學，今天我們來介紹一下TW-HJ546 NOX的氨選擇性催化還原實驗裝置。這是一種用于環境工程實驗教學的重要設備，主要用于演示和研究氨選擇性催化還原（Selective Catalytic Reduction, SCR）技術去除氮氧化物（NOX）的過程。該裝置布局合理、結構清晰、整體感強，不僅美觀而且實用，能夠幫助我們更好地理解SCR反應的原理和條件1。

設備特點與組成

主要特點

TW-HJ546 裝置具有幾個顯著特點：首先，其反應釜設有保溫層，能對反應過程進行平穩有效的控溫，同時有效防止實驗人員發生安全事故；其次，設備采用高精度熱電偶，大大提高了實驗精度16；此外，整個裝置的管道和閥門均采用304不銹鋼材質，確保了耐用性和抗腐蝕性1。

主要配置

該實驗裝置的主要配置包括16：

  • 反應釜：容積約8L，采用304不銹鋼材質，厚度1.5mm，用于對有害氣體進行混合預熱。

  • 加熱爐：同樣采用304不銹鋼材質，功率為2000W，為反應提供必要的溫度環境。

  • 反應管：尺寸為Φ20×600mm，采用316不銹鋼材質。

  • 氣體流量控制：包括氣體鋼瓶、減壓閥和氣體轉子流量計（流量范圍0.1-1L/min）。

  • 測量與監控儀表：壓力表（0-0.6MPa）、溫控儀（采用自動控制、兩段控溫方式）。

  • 冷凝器：304不銹鋼材質，采用冷卻水冷卻。

  • 分析儀器：NOX分析儀（用于檢測反應前后NOX的濃度變化）。

  • 結構框架：控制屏和框架均為304不銹鋼，結構緊湊，外形美觀?？蚣転?span style="font-weight:600;">可移動式設計，帶腳輪及禁錮腳，方便移動和固定。整體外形尺寸為1150×550×1900mm1。

實驗?zāi)康呐c原理

實驗?zāi)康?

通過TW-HJ546實驗裝置，我們希望達到兩個主要實驗?zāi)康?span id="oq8iywm0ocua" class="ds-markdown-cite" style="vertical-align:middle;font-variant-numeric:tabular-nums;font-variant-east-asian:normal;font-variant-alternates:normal;font-variant-position:normal;font-variant-emoji:normal;box-sizing:border-box;cursor:pointer;background:#E5E5E5;border-radius:9px;flex-shrink:0;justify-content:center;align-items:center;height:18px;margin-left:4px;padding:0px 6px;font-size:12px;display:inline-flex;position:relative;top:-2px;">12：

  1. 掌握NOX催化還原反應進行的原理和反應條件。

  2. 掌握催化劑和溫度對NOX脫除效率的影響。

實驗原理

氨選擇性催化還原（SCR）技術是在催化劑作用下，利用氨氣（NH3）作為還原劑，將煙氣中的氮氧化物（NOX）還原為無害的氮?dú)猓∟2） 和水（H2O） 的過程2。
其主要化學反應方程式如下2：

4NO + 4NH3 + O2 → 4N2 + 6H2O
2NO2 + 4NH3 + O2 → 3N2 + 6H2O

這個反應過程通常在特定的催化劑和適宜的溫度窗口內進行效率最高。

實驗步驟簡述

在進行實驗時，我們一般會遵循以下步驟2：

  1. 準備階段：檢查裝置氣密性，安裝并確認催化劑狀態，準備所需氣體。

  2. 啟動運行：開啟溫控系統將反應器加熱至預定溫度，然后通入反應氣體（NOX、NH3等），通過流量計調節至預定流量。

  3. 參數記錄與監測：使用NOX分析儀定時檢測反應器進出口的NOX濃度，并記錄溫度、流量等參數。

  4. 實驗結束：按順序關閉氣源和加熱系統，待系統冷卻后進行清理。

實驗結果分析與教學意義

通過本裝置，我們可以計算NOX的脫除效率[2(https://www.sohu.com/a/802504713_486516)]：

脫硝效率 = (反應前NOX濃度 - 反應后NOX濃度) / 反應前NOX濃度 × 100%

同學們可以通過改變催化劑的類型、反應溫度、空速以及NH3/NOX摩爾比等條件，探究這些因素對脫硝效率的影響，從而深入理解SCR技術的最佳操作條件和催化劑的性能特性2。

這不僅有助于鞏固大家對于廢氣污染控制技術的理論知識，更能鍛煉大家的動手操作能力、數據分析能力以及解決實際環境問題的思維。

總結

TW-HJ546 NOX的氨選擇性催化還原實驗裝置是我們環境工程專業教學中一款非常實用的實驗平臺。其設計安全、結構合理、操作簡便，能夠很好地滿足教學演示和學生實驗的需要。通過親自動手操作這套裝置，同學們可以更加深刻地理解氨選擇性催化還原技術的機理、影響因素以及其在工業廢氣治理中的應用，為將來從事環保相關工作打下堅實的基礎。

希望同學們在實驗中都能嚴格遵守操作規程，認真觀察現象，仔細記錄數據，并積極思考和分析，收獲寶貴的實踐經驗。
